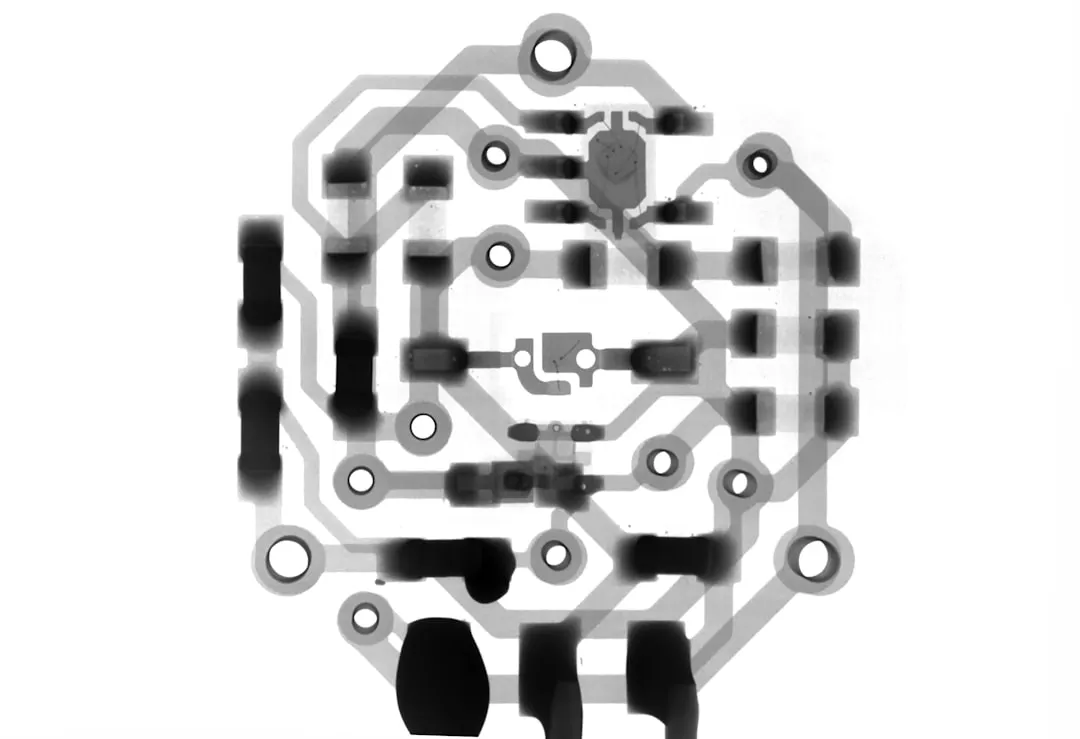

在高频电路设计中，**PCB材料**的选择直接决定了信号的传输质量和系统的稳定性。作为技术编辑，我经常被问到：为什么传统的FR4覆铜板在某些射频应用中会“掉链子”？答案藏在材料的介电性能里。今天，我们聚焦**FR4覆铜板**与PTFE板材这两类典型**铜箔基板**，从介电常数（Dk）、介电损耗（Df）以及热稳定性三个维度拆解它们的本质差异。

介电常数与损耗因子：数据背后的性能鸿沟

**FR4覆铜板**的介电常数（Dk）通常在4.2-4.8之间（1MHz测试频率），而**高频板**常用的PTFE基材Dk可低至2.1-2.6。别小看这2个点的差值——在10GHz以上的毫米波频段，Dk的微小波动会导致相位失真和阻抗不匹配。更关键的是损耗因子（Df）：FR4的Df约为0.02，而PTFE可低至0.001。这意味着同样走线长度下，PTFE板材的介质损耗比FR4低一个数量级。

实际测试中，我见过不少项目将**FR4覆铜板**用于5.8GHz天线，结果回波损耗飙升了3dB。改用PTFE基的**铜箔基板**后，效率直接提升15%。

热稳定性与Z轴膨胀：被忽视的隐形杀手

除了电性能，热机械特性同样关键。**FR4覆铜板**的玻璃化转变温度（Tg）通常在130-180°C，而PTFE板材的Tg可超过260°C。当多层板经历无铅回流焊（峰值260°C）时，FR4基材的Z轴膨胀率（CTE）可能达到200-300 ppm/°C，导致过孔断裂或分层。反观PTFE，其CTE稳定在50-80 ppm/°C，这对高频多层板的可靠性至关重要。

• FR4覆铜板：适合1-6层板，工作频率低于3GHz，成本敏感型应用
• PTFE高频板：适合8层以上复杂叠构，频率覆盖至77GHz车载雷达
• 铜箔基板的粗糙度：PTFE需搭配低粗糙度铜箔（如反转处理），否则表面趋肤效应会加剧损耗

某个5G基站客户曾反馈：采用标准**FR4覆铜板**设计的功放模块，在85°C老化测试后S参数漂移超过10%。换成PTFE基**PCB材料**后，温度循环1000次后性能波动小于2%。这不是玄学，是材料科学。

案例：从射频开关到毫米波阵列

去年我们协助一家雷达厂商优化77GHz天线阵列。原方案使用高Tg FR4覆铜板，实测阵列增益比仿真值低1.8dB。分析发现，FR4的介电损耗在24GHz以上呈现指数级增长，且不同批次间的Dk公差（±0.15）导致相位一致性崩盘。最终方案切换为罗杰斯3003型PTFE铜箔基板，Dk公差控制在±0.02，Df稳定在0.0013。最终量产良率从72%飙升至96%。

这个案例揭示了一个真理：**PCB材料**的选择不能只看成本，必须回归到“介电性能-工艺窗口-系统指标”的三角平衡。对于**高频板**设计，FR4覆铜板就像一把瑞士军刀——通用但不够锋利；而PTFE板材则是手术刀——精准但需要更精细的加工工艺。
